โครงสร้างประตูอัตโนมัติ มีอะไรบ้าง

โครงสร้างประตูอัตโนมัติ ที่จะทำให้ระบบประตูบานเลื่อนอัตโนมัติมีการทำงานได้อย่างสมบรูณ์ ซึ่งทุกส่วนล้วนสำคัญ ขาดสิ่งใดสิ่งหนึ่งไปไม่ได้  เพราะในแต่ละส่วนมีโครงสร้าง และระบบแตกต่างกันออก เพื่ออำนวยความสะดวกแก่ผู้ใช้ และที่สำคัญเรื่องความปลอดภัยเป็นหลัก

ส่วนของตัว ประตูอัตโนมัติ

ทั้งกระจก อลูมิเนียม หรือประตูไม้(ขึ้นกับน้ำหนัก) สามารถนำมาทำเป็นประตูอัตโนมัติได้  โดยอาจจะออกแบบประตูขึ้นมาใหม่ตามความต้องการ หรืออาจใช้ประตูที่มีอยู่เดิมมาปรับปรุงเพื่อให้เป็นแบบอัตโนมัติก็ได้

โดยทั่วไปแล้ว ประตูอัตโนมัติ, ประตูเลื่อนอัตโนมัติ, ประตูบานเลื่อนอัตโนมัติ, ประตูกระจกอัตโนมัติ และระบบประตูนั้นมีการควบคุมด้วยระบบ Microprocessor ที่สามารถค้นหาตำแหน่งระยะการปิด-เปิดด้วยตัวเอง เพียงติดตั้งเสร็จ ไม่จำเป็นต้องตั้งค่าใดๆ ทั้งสิ้น ประตูชนิดนี้มีการทำงานในแบบ Plug & Play สามารถให้คุณเริ่มต้นใช้งานประตูได้ในทันที โดยมีระบบการค้นหาระบบด้วยตัวเอง รองรับประตู Slide ทุกรูปแบบไม่ว่าจะเป็น แบบบานอลูมิเนียม,แบบกระจกบานเปลือยเทมเปอร์ ( Tamper Glass)

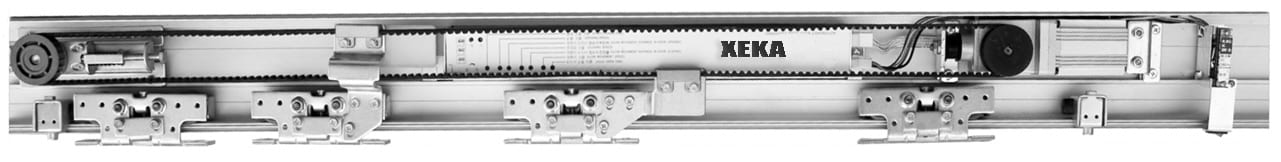

ส่วนของรางเลื่อนประตูอัตโนมัติ

ข้อมูลอยู่ในชนิดของรางเลื่อนประตู เป็นส่วนสำคัญของระบบประตูอัตโนมัติ ซึ่งโดยส่วนใหญ่ในชุดจะประกอบด้วยรางเลื่อนซึ่งภายภายในมีตัวควบคุม มอเตอร์ไฟฟ้า ชุดขับเคลื่อน

เซนเซอร์ประตูอัตโนมัติตรวจจับคน

อุปกรณ์ที่ใช้ตรวจจับคนเพื่อใช้ในการเปิดปิดประตูบานเลื่อนอัตโนมัติ  สามารถตรวจจับบุคคลที่กำลังเดินเข้าใกล้ เพื่อสั่งงานประตูให้เปิดออก โดยทั่วไปจะใช้เซนเซอร์แบบ Microwave sensor ซึ่งเซนเซอร์ดังกล่าวจะถูกติดตั้งไว้ที่ส่วนบนของประตูเลื่อนอัตโนมัติ โดยแต่ละรุ่น แต่ละยี่ห้อมีระยะทาง การตรวจจับ และมุมตรวจจับที่ต่างกันไป และสามารถปรับมุมตรวจจับได้   สำหรับเซนเซอร์ป้องกันประตูอัตโนมัติปิด เมื่อยังอยู่ในช่องประตู จะใช้ เซนเซอร์อินฟราเรด ติดตั้งอยู่ใน เฟรมวงกบ อลูมิเนียม

เซนเซอร์ประตูอัตโนมัติกันหนีบ

อุปกรณ์ที่จะใช้ตรวจจับคนในการปิดประตูอัตโนมัติ เพื่อป้องกันการหนีบ เป็นอุปกรณ์สำคัญที่จำเป็นต้องใช้ในการติดตั้งกับประตู เพื่อทำให้ประตูสามารถเปิด-ปิดได้ในเวลาที่มีผู้เข้าใกล้ประตู  โดยสามารถตั้งค่าได้หลากหลาย ตั้งแต่ความสูง ระยะความไกลในการเปิด-ปิด เป็นเซ็นเซอร์ชนิด Motion Sensor Specification: เซ็นเซอร์ประตูอัตโนมัติ (Microwave Sensor) Frequency: ความถี่ในการทำงาน 24.125 GHz Supply Voltage: แรงดันไฟฟ้า AC

ทั้งนี้การเลือกใช้ sensor สำหรับการเปิด-ปิด ในแต่ละตำแหน่ง ขึ้นอยู่กับความต้องการใช้งาน ซึ่งแต่ละสถานทีอาจแตกต่างกันไป เช่น ต้องการให้บุคคลที่มีสิทธิ์ หรือ พนักงานผ่านได้เท่านั้น อาจจใช้เป็น finger Scan หรือ card reader แทนการใช้ Microwave sensor ที่ติดตั้งอยู่ด้านบน

อุปกรณ์ประตูอัตโนมัติควบคุมการเปิด-ปิดอื่นๆ

ไม่ว่าจะเป็นสวิตซ์ เครื่องอ่านบัตร เครื่องอ่านลายนิ้วมือ รีโมท โดยเราอาจใช้อุปกรณ์เหล่านี้ในการช่วยเพิ่มความสามารถของประตูอัตโนมัติ ให้ตรวจสอบความปลอดภัยคือเข้าออกได้เฉพาะผู้ที่ได้รับอนุญาตเท่านั้น

สามารถต่อร่วมกับอุปกรณ์เสริม

•  Radar Sensor เป็นเซ็นเซอร์ตรวจจับการเคลื่อนไหว
• Infrared Safety Beam Sensor เป็นเซ็นเซอร์ป้องกันประตูหนีบ
•  Electric Key Switch เป็นกุลแจสวิตซ์เปิด-ปิดระบบ

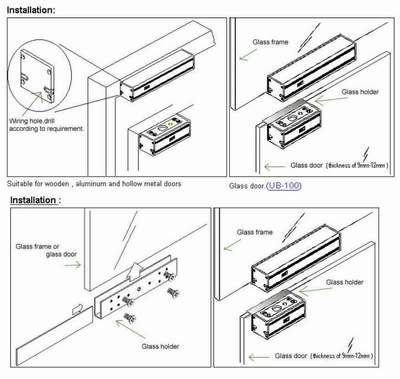

• Electric Lock เป็นล็อคประตูไฟฟ้า
•  Acess control อาทิ เครื่องทาบบัตร (RFID Card reader), เครื่องสแกนลายนิ้วมือ (Finger print scan)

กลไกสำหรับการสั่งเปิด-ปิด บานประตูอัตโนมัติ

การสั่งงานจะถูกสั่งมาจาก sensor สั่งเปิด ซึ่งมีการเชื่อมต่อกับ ชุดควบคุมบาน ประตูบานเลื่อนอัตโนมัติ ซึ่งจะถูกสั่งไปยัง มอเตอร์ที่ควบคุมการสั่งงานอีกทอดหนึ่ง เมื่อมอเตอร์สำหรับเปิดประตูทำงาน จะดึงประตูบานเลื่อนอัตโนมัติ ให้เปิดออก ผ่านสายพาน ที่ติดตั้งยึดไว้กับล้อของบานประตูกระจก สายพานจะเลื่อนดึงบานประตู ให้เคลื่อนที่ผ่านราง มายังตำแหน่งเปิดสุด ซึ่งจะมีตัว stopper ติดตั้งไว้ โดยที่ ประตูอัตโนมัติ   จดจำตำแหน่งของ stopper ที่ได้จากการ detect เมื่อตอนเริ่มต้นการทำงาน ครั้งแรก หรือเมื่อมีการเปลี่ยนตำแหน่ง stopper
